PearlL是一個光學在線監測系統，能夠測量太陽能電池制造過程中各層的光譜發致發光。與集成成像技術相比，光譜學方法揭示了有關復合機制的詳細信息。觀察發光可以直接獲得帶隙以及二元和多元化合物的組成。用于測量光致發光光譜。該系統設計用于在基于CIS和CIGS的生產線上進行測量。光致發光光譜允許在生產過程中快速檢測吸收劑的有效Ga和Cu含量。還提供CdTe吸收劑的產品選項。

上述圖1：CIGS太陽能電池結構圖。

功能

◆   生產線上薄膜模塊光致發光光譜在線測量

◆   實時數據評估和可視化

◆   生產期間吸收體成分的表征

◆   生產線中移動基板上的測量

◆   甚至可以應用于熱基板(>200℃)

過程

PearL基于LayTec經過驗證的光學在線設置的模塊化平臺?？刂破鲉卧械墓鈱W(xué)和電子元件，包括一個實時嵌入式控制器，以實現最高的可靠性。光纖在控制器單元和測量位置之間引導測量光。緊湊的測量頭在占用空間較小的情況下提供了最佳的光學性能。測量通常在移動基板上進行。復雜的自動化分析、監測和數據存儲都是由與控制器連接的測量電腦提供的。PearL可通過各種協議（如OPC、以太網、ProfiBus等）集成到生產機器和軟件系統中。安裝和調整單元是定制的，以適應特定生產線的要求。該裝置只需校準一次，一般在安裝過程中完成。

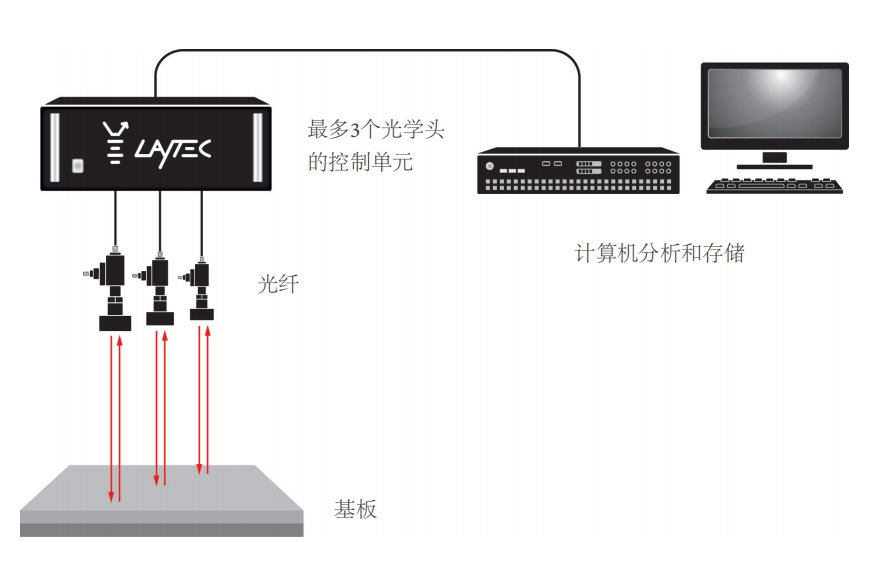

上述圖2：為PearL光譜光致發光(sPL)測量系統的搭建。

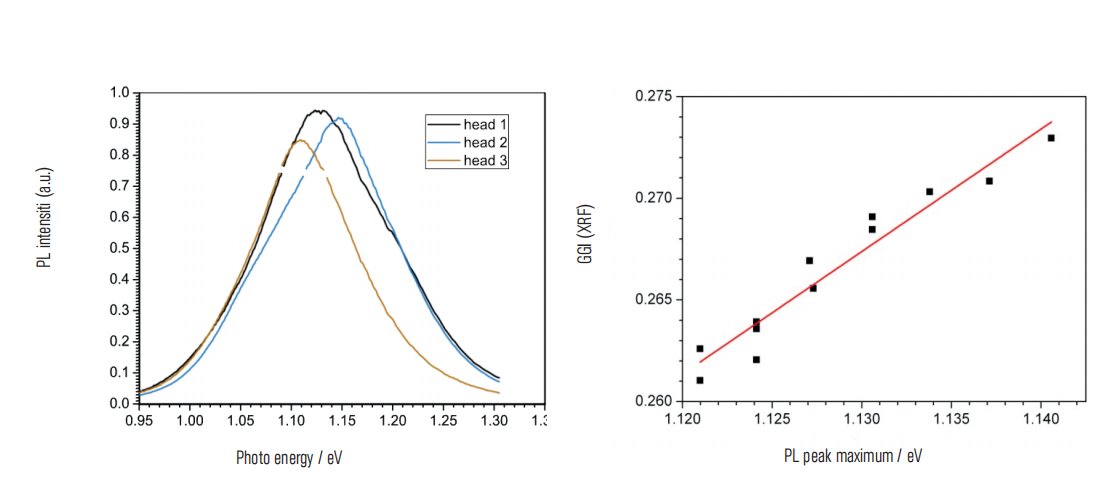

上述圖3：左圖：一系列不同Ga含量的Cu(ln,Ga)se2層的發致發光光譜。        右圖：PL分析PL主峰最大值與Ga(Ga+In)比值GGI有明顯的相關性。
