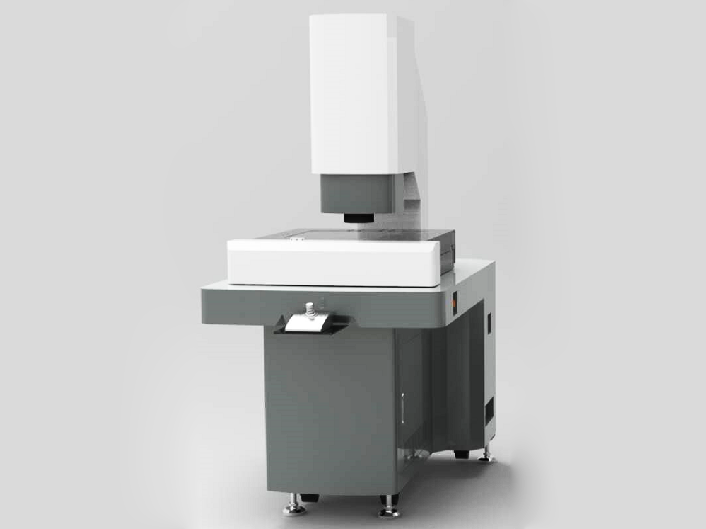

光譜影像測量儀

一、產品介紹：

全自動光譜影響測量儀是用光譜色散原理測量產品高度和掃描產品輪廓，利用光學放大成像，根據工件位置及特征，配合自主研發的視覺技術進行物體的幾何尺寸測量以及繪圖，并可將數據表格化以及進行后期處理。適用于汽車、機械加工、電器、塑料加工、電子，手機平板、儀表、PCB板、菲林膠片等行業精密五金的檢測和設計開發。

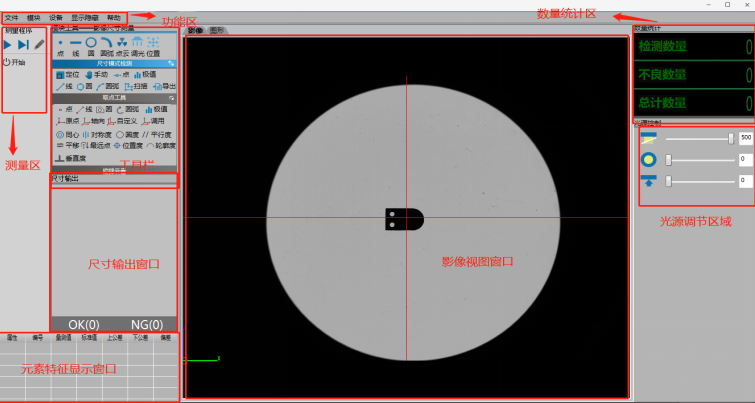

設備基本視覺功能：

基本幾何元素測量、組合元素測量、幾何元素構造、形位公差評定、逆向工程等，各種報表的輸出。

可畫點、畫線、畫圓、畫圓弧等

自動捕捉邊緣點、自動進行點測量

自動線測量、自動圓測量、自動圓弧測量、自動線識別

框選點群、框選直線、框選圓、框選圓弧、框選橢圓

點選點群、點選圓

簡潔的尺寸報表輸出

設備輪廓掃描功能：

a） 2d ccd視覺引導模塊：可編程視覺引導光譜進行掃描等。

b） 尺寸測量模塊：測量2d尺寸和高度段差尺寸等。 擬合特征元素，構造元素，尺寸輸出，3d坐標系等。

c） 掃描模塊：ccd掃描輪廓，點光譜掃描Z形貌。定制點光譜掃描(a到b掃描，行掃描，列掃描，網格掃描，之字形掃描）。

d）點云處理：剪切，平滑，過濾及去雜點，三角網格化，合并等。

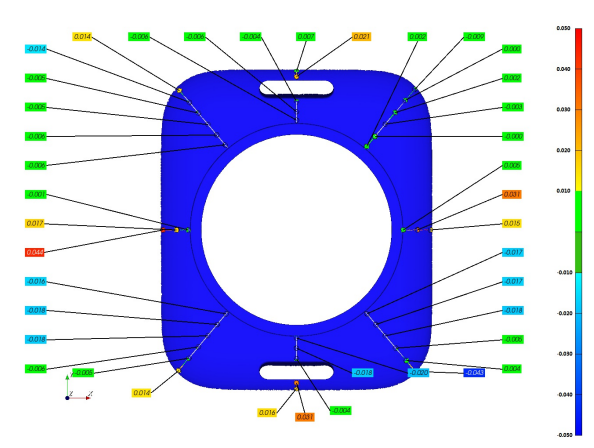

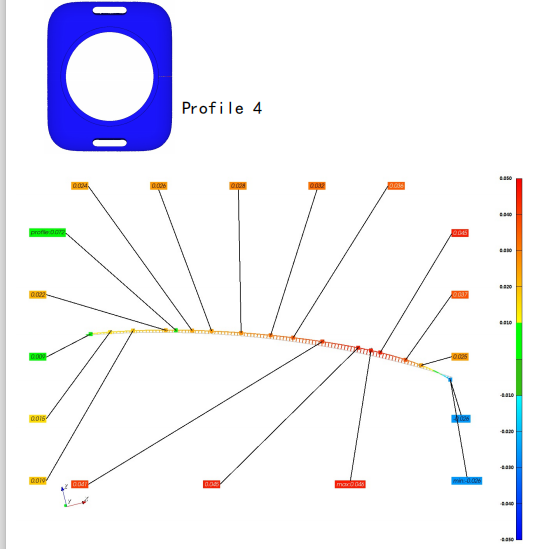

e）對比模塊：2d/3d輪廓度，截面輪廓，點云與ccd對齊，3d對比，偏差標簽點等

f）2D線輪廓、高度差測量、2D尺寸標注功能.

h）自動報告輸出模塊：尺寸表格報告，圖形報告等。

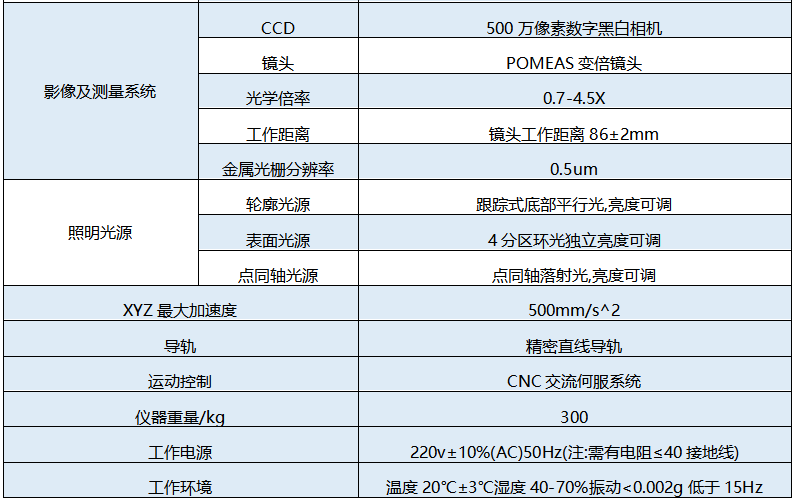

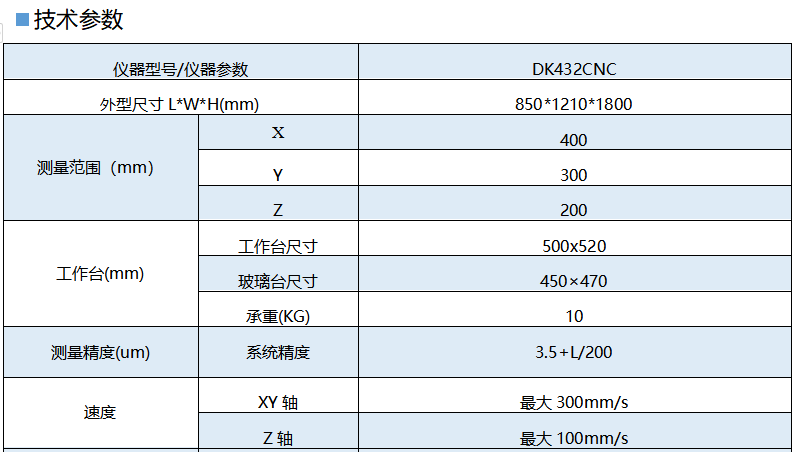

基本參數

公司可根據客戶需求定制

更多細節請可來電咨詢
