光伏晶圓表面形貌測量

發布日期：2021-12-17 　瀏覽次數：1070

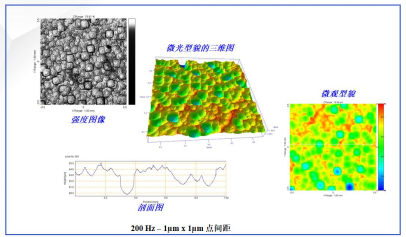

光伏晶圓表面形貌測量（CL1+MG140）

晶圓是制作IC最基礎的半導體材料，晶圓的質量將直接決定IC成品的質量好壞。由于工藝水平不同，晶圓可能會在生產階段產生冗余物、晶體缺陷和機械損傷三種缺陷。

因此，高效準確的檢測設備，是提供高可靠性晶圓材料的保證。相較于傳統人工檢測而言，機器視覺檢測具有精度高、效率高、可連續性以及非接觸式避免污染等優勢。

隨著集成電路的關鍵尺寸變得越來越小，缺陷的尺寸也相應有所縮小。同時，大規模晶圓生產對于檢測速度有著較高要求。凌云視覺方案重點推薦大靶面高速線掃描相機，搭配大靶面專用放大倍率鏡頭。為了突出晶圓表面細微的瑕疵，還需要搭配高亮度同軸線掃描光源。
