激光干涉位移傳感器

激光干涉儀：超精密皮米位移傳感器可實時測量位移、運動和振動，并具有10MHz的數據帶寬。一個控制器可連接三個傳感測頭。

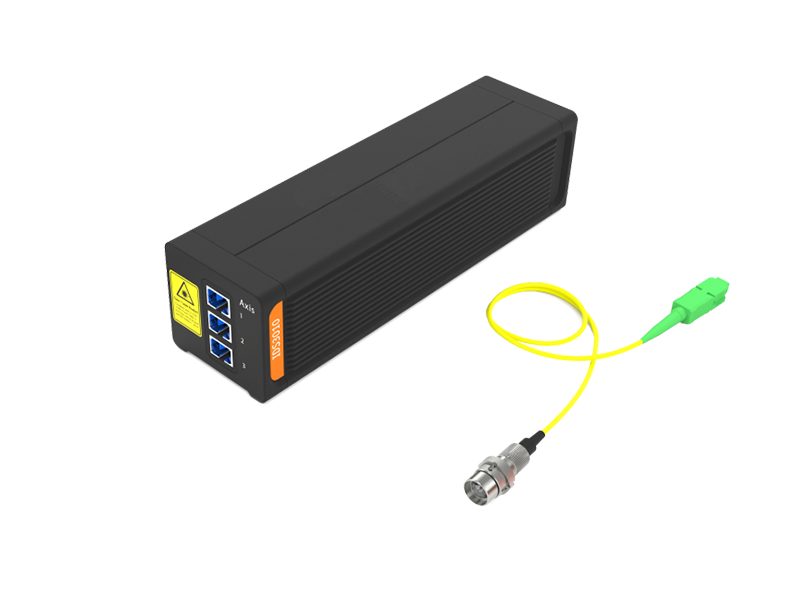

超緊湊型干涉式位移測量傳感器

lDS3010

認證精度

       穩定的激光源可確保在納米范圍內獲得認證的重復性和準確性。PTB (德國聯邦物理技術研究院)已正式測試井證明了lDS3010的高精度。此外，每個IDS3010都是NIST可追蹤的。

大距離范圍

       IDS3010夠進行從幾毫米到30 m的動態位移測量。高達10Mhz的高帶寬,即使在遠距離情況下也可以進行振動檢測。

緊湊和模塊設計

       IDS3010控制器和傳感器頭的基于光纖的微型化設計允許集成到空間受限的系統中。它的模塊化使更換和重新安排變得容易。

真空兼容

       傳感頭和光纖甚至可以在極端環境下工作，例如高真空，超高真空， 低溫或輻射惡劣的環境。

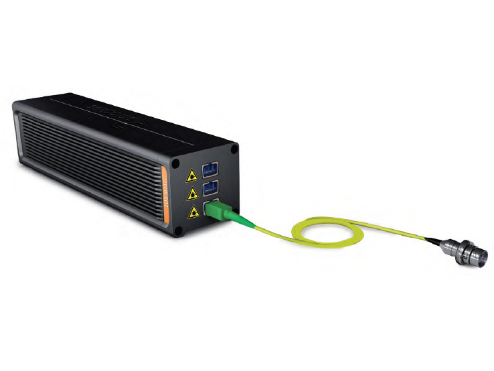

IDS3010是超緊湊型干涉式位移測量傳感器， 配備了三個基于光纖的傳感器頭。非常適合機器集成，井兼容各種工業網絡。由于集成了網絡服努器，因此可以隨時對傳感器進行遠程校準，初始化和重新)配置。

 無與倫比的技術規格使系統性能倍增:IDS3010以10m的亞原子分辨率提供1OMHz的數據采集帶寬。靈收度非常出色的前提下，仍可達到5米的工作距離，并能夠多跟蹤高達2m/s的日標速度。

IDS3010干涉式位移傳感器，是激光干涉儀的最新和小型化版本，用于測量納米范圍內的位移(增量距離)。

IDS3010的模塊化和小型化設計，使三個測量軸都能輕松適應各種應用.IDS3010非常緊湊便攜，可直接集成到機器中，是具有挑戰性的OEM和同步加速器應用的首選產品。被動冷卻的外殼可最大程度地減少噪聲和振動，避免干擾其他光學和電氣組件。

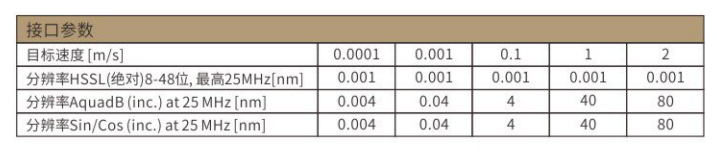

lDS3010有一組標準的高速接口，用于與基于FPGA的RTOS接收器進行實時數據通信。這些接口包括:-一個增量AquadB, 一個專有串行字(HSSL),一個合成的模sin/cos 和一個線性模擬輸出信號。所有信號都可以單端以(LVTTL)或差分(LVDS)輸出?？梢栽趌DS的Web界面配置界面參數。

或者,可以選擇通過BiSS-C升級IDS, BISS-C是為多設備使用而優化的開放標準傳感器接口，所有接口均以最高分辨率提供最大帶寬。對于OEM客戶，可以根據要求實現與其他工業網絡的互連，如以太網(TCP/IP),EtheCAT,CanOPEN,Proinet和ProfinetRT。

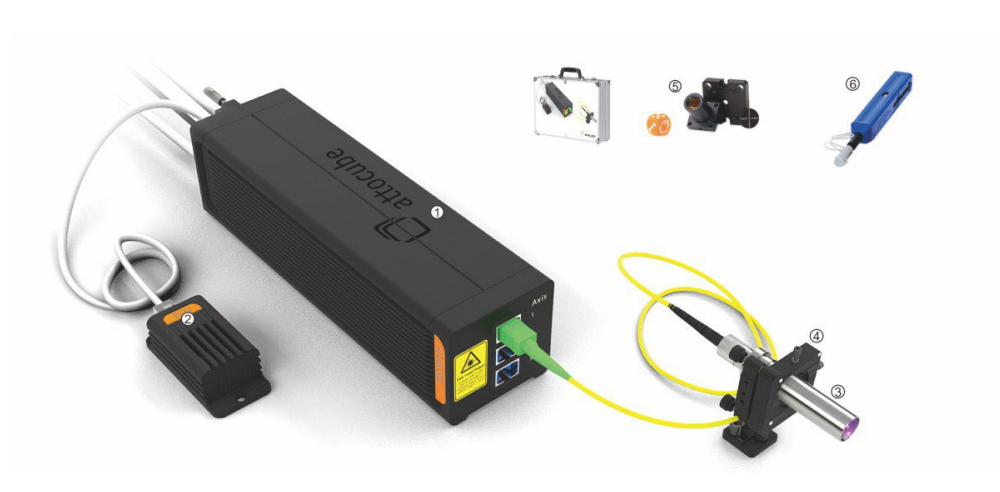

①GPIO 通用輸入/輸出:BiSSC(即時)

②主電源

③乙太網

④HSSL、AquadB、sin/cos，線性模擬(即時

⑤ECU
