半導體材料種類豐富多樣，廣泛應用于晶圓制造和封裝工藝

半導體材料是制作晶體管、集成電路、電力電 子器件、光電子器件的重要材料。按照工藝的不同，可分為晶圓制造材料和封裝材料。其中，晶圓制造材料主要包括硅片、特種氣體、掩膜版、光刻膠、 光刻膠配套材料、(通用)濕電子化學品、靶材、 CMP 拋光材料等。封裝材料主要有封裝基板、引線框架、鍵合絲、包封材料、陶瓷基板、芯片粘接材料等。
按照代際, 可分為第一代、第二代和第三代。

1) 第一代半導體材料主要是指硅(Si)、錯元素(Ge) 半導體材料。主要用于制造集成電路，并廣泛應用于手機、電腦、平板、可穿戴、電視、航空航天以及新能源車、光伏等產業。

2) 第二代半導體材料主要是指化合物半導體材料，如碑化#(GaAs)、錦化鈕(InSb);三元化合物半導體，如GaAsAl、GaAsP; 還有一些固溶體半導體，如Ge-Si、GaAs-GaP 玻璃半導體(又稱非晶態半導體)，如非晶硅、玻璃態氧化物半導體;有機半導體，如獻菁、獻菁銅鋼、輩丙睛等。主要用于制作高速、高頻、大功率以及發光電子器件，是制作高性能微波、毫米波器件及發光器件的優良材料，廣泛應用于衛星通訊、移動通訊、光通信和GPS 導航等領域。

3) 第三代半導體材料主要以碳化硅(SiC)、氨化#(GaN)、氧化鋅(ZnO)、金剛石、氨化鋁(AIN)為代表的寬禁帶(Eg>2.3eV)半導體材料。 主要應用于半導體照明、電力電子器件、激光器和探測器等。相比于第一代、第二代半導體材料，第三代半導體材料禁帶寬度更寬，擊穿電場更高、熱導率更高、電子飽和速率更高、抗輻射能力更強，因而更適合子 制作高溫、高頻、抗福射及大功率器件，通常又被稱為寬禁帶半導體材料，也稱為高溫半導體材料。整體而言，全球半導體依然以硅材料為主，目前 95%以上的半導體器件和99%以上的集成電路都是由硅材料制作。

半導體產業鏈：

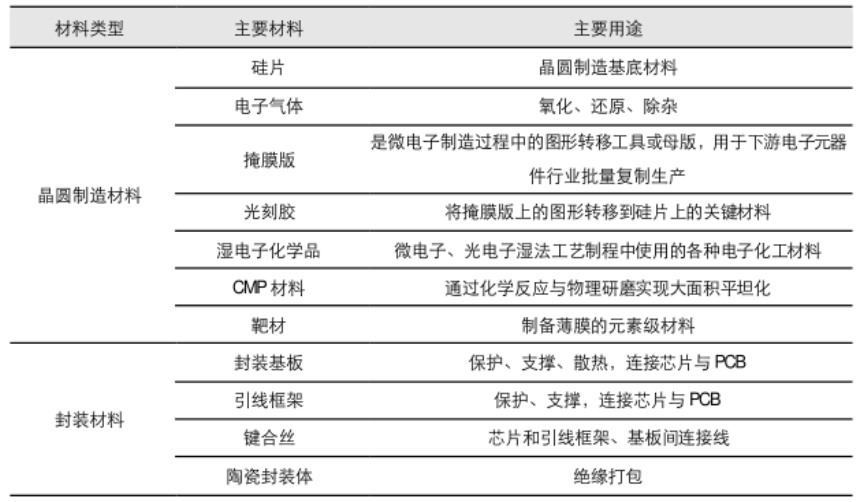

晶圈制造材料中，硅片為晶圓制造基底材料;光刻膠用于圖形轉移;電子特氣用于氧化、還原、除雜;拋光材料用于實現平坦化。封裝材料中，封裝基板與引線框架起到保護芯片、支撐芯片、連接芯片與PCB 的作用，封裝基板還具有散熱功能;鍵合絲則用于連接芯片和引線框架。

半導體材料主要細分產品情況：

根據SEMI數據，2020年全球晶圓制造材料中，硅片占比最高，為 35%;電子氣體排名第2,占比 13%;掩膜版排名第3，占比12%，光刻膠占比 6%;光刻膠配套材料占比8%;濕電子化學品占比 7%; CMP 拋光材料占比6%:靶材占比 2%。

2019年全球封裝材料中，封裝基板占比最高，為48%:引線框架、鍵合絲、包封材料、陶瓷基板、芯片粘接材料分列第2-6名，占比分別為15%、15%、10%、6%和3%。
