2021年，全球半導體產業銷售總額共計5.559億美元，其中，中國以1925億美元的半導體銷售額成為全球規模最大的區域市場。在這個千億美元市場中，有價值數億元的高端制造設備，也有價格幾元到幾十元不等的芯片。

今天，全球半導體市場的競爭格局相對穩定，在產業鏈各環都由市場份額占絕對優勢的企業主導，這些企業憑借著極高的技術壁壘，在擊退新玩家的同時也掌握著行業的發展動向。

半導體產業“牽一發而動全身”的特性導致新玩家很難憑一己之力改變行業內的某些規則，改變往往來自應用側的真實需求。正是基于這個特性，我們所看到的半導體行業創新案例往往具備更高的可靠性。

半導體行業隨著應用側技術的發展而演進，不斯往下做的先進工藝正是因為人工智能的發展，對于計算規模和計算速度的要求在不斷提高。當先進工藝走到7nm以下，芯片在物理層面的缺點逐漸顯現，隨之而來的是持續走高的成本投入。

由于當前幾乎所有芯片大廠都將主要精力放在先進工藝研發上，產業鏈上中下游的配合方也都圍繞先進工藝開展相應研發，然而，在突破1nm極限后，摩爾定律將由此失效，基于馮諾依曼架構的芯片技術發展將不會再依托先進工藝。

在技術快要走到極限之時，必然會提前出現“掉頭”的現象，在半導體領域，“掉頭”意味著在芯片從0到1的各個環節尋找新的方法突破瓶頸。

芯片領域的創新包括先進封裝技術，新型架構，新材料等各個方向。在其中，我們關注到基于存算一體架構的芯片研發。在采訪了部分行業頭部機構后，我們希望可以還原存算一體技術的本真，并且能夠一探這一領域的真正價值。

人工智能芯片是人工智能技術發展的硬件基礎

人工智能芯片是人工智能技術發展的硬件基礎，在人工智能發展三大要素，數據、算法和算力中，算力主要由人工智能芯片支撐。人工智能芯片目前有兩種發展路徑:一種是在傳統計算架構下的A加速器/針?biāo)憧?，主要以GPU, FPGA ASIC等為代表;另一種路徑是顛覆傳統的馮諾依曼架構，采用新的架構來提升計算能力，以存算一體芯片為代表。

當前，摩爾定律已派近極限，依靠器件尺寸微縮來提高芯片性能的技術路徑在功耗和可靠性方面都面臨巨大挑戰。傳統的馮諾依曼架構已無法適應如今Al計算對算力和低功耗的需求，存算一體芯片架構是需求變化中催生出的新型計算架構，在算力和能效比方面相比馮諾依曼架構具有絕對優勢。

存算一體是將存儲單元和計算單元合為一體，省去了計算過程中數據搬運環節，消除了由于數據搬運帶來的功耗和延遲，有望徹底解決傳統馮諾伊曼架構的存儲墻問題，極大提高計算能效。由于實現形式不同，目前業內對于存內計算的概念并沒有形成非常明確的定義。

過去幾十年，半導體行業都是按照摩爾定律在發展

過去幾十年，半導體行業都是按照摩爾定律在發展。摩爾定律的核心內容是“集成電路上可以容納的晶體管數目大約每經過18個月便會增加一倍”。在摩爾定律能夠持續往下走的時候，每一到兩年換一代芯片工藝，整體性能便可提升數倍，成本也會自然降低。在性能提升速度非?？斓那疤嵯?，產業界不需要進行架構創新便可以不斷開拓新的市場空間。

到2010年以后，進入后摩爾時代，人們意識到摩爾定律會走到極限，自2012年以來，AI訓練任務的算力需求每3.5個月就會翻倍，這個數字遠超過摩爾定律的18月，為了滿足算力需求，芯片需要更高的集成度，晶體管的體積變得越來越小。當小到一定程度時(逼近物理極限)，便會引發現新現象，如量子隧穿效應。

在馮諾依曼架構下，即使處理器的算力能夠做到非常大，但存儲器的訪問速度遠比不上處理器的處理速度，導致處理器的實際性能受到嚴重制約，當前針對算力需求出現了很多解決方案，如先進工藝、3D堆魯技術等，但這些技術依舊是基于馮諾依曼架構下，仍無法從底層突破瓶頸，很快也會面臨技術走到極限的問題。

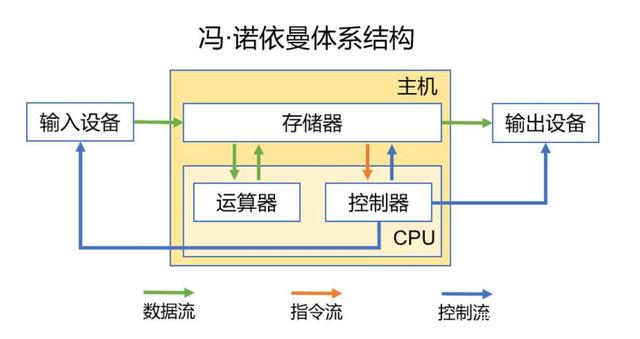

當前最先進的計算機采用的都是馮諾依曼架構。在這種架構下，數據的處理和存儲是分離的，分別由中央處理器CPU和存儲器完成。每次執行運算時，需要把數據從存儲器搬運到處理器，中間經過數據總線，當數據處理完之后再將其搬回存儲器中。

馮諾依曼理論模型的重要假設之一是計算與存儲速度相當，如果雙方一旦在速度上不匹配，慢的一方將會制約整體計算效率，隨著半導體產業的發展，處理器和存儲器針對不同的用戶需求形成了不同的工藝路線，速度快成為處理器的發展方向，存儲器則強調大容量和低功耗，導致處理器的運行速度遠快于存儲器。

隨著人工智能技術爆發,計算機每天要在處理器和存儲器之間進行高頻數據傳遞，產生大量功耗。谷歌2018年對其產品耗能情況展開調研，結果顯示系統能耗的62.7%浪費在CPU和內存的讀寫傳輸上。

在數據傳遞過程中，內存的傳輸速度跟不上CPU性能，會導致實際算力受限，影響CPU運行處理速度。假設CPU處理運算一道指令的耗時為1ns, 內存讀取傳輸該指令的耗時大約在10ns. 上述問題所導致的散熱需求增加、用電成本上升以及算力浪費都是企業在人工智能技術發展中面臨的瓶頸。

面對數據搬運產生的高能耗和存算分離導致的性能瓶頸，存算一體架構能夠從根本上解決馮諾依曼瓶頸。存算一體是在存儲器內嵌入計算能力，以新的架構進行二維或三維矩陣運算。這種直接利用存儲器進行數據處理的方式，消除/縮小了計算單元和存儲單元之間的距離，從而解決馮諾依曼瓶頸。
